Tuotteen esittely
Solu | Mono |
EI . soluista | 96(8×12) |
Arvioitu maksimiteho (PMAX) | 520W |
Suurin tehokkuus | 20.3% |
Risteyslaatikko | IP68 |
Järjestelmäjännite | 1000 V/1500 V DC |
Käyttölämpötila | -40 aste -+85 aste |
Tuotekuvaus
Tämä korkean suorituskyvyn moduulien sarja on 96 korkean tehokkuuden percium-solua, mikä tarjoaa kustannustehokkaimman ratkaisun kaikkien suurten tai pienten PV-järjestelmien LCOE: n alentamiseksi.
Keskeiset ominaisuudet
PV -moduulin mitta
Sähkötiedot STC: ssä
Arvioitu maksimiteho (PMAX) [W] | 480 | 490 | 500 | 510 | 520 |
Open Circuit jännite (VOC) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
Suurin tehojännite (VMP) [V] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
Oikosulkuvirta (ISC) [A] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
Suurin tehovirta (IMP) [A] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
Moduulin tehokkuus [%] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
Voimantotokyky | 0~+5W | ||||
ISC: n lämpötilakerroin (_ ISC) | 0,05%/ aste | ||||
VOC: n lämpötilakerroin (_ VOC) | -0.275%/ aste | ||||
PMAX: n lämpötilakerroin (_ pmp) | -0.368%/ aste | ||||
STC | Säteily 1000 w/m², solujen lämpötila 25 astetta, AM1,5 g | ||||
Sähkötiedot NOCT- ja toimintaolosuhteissas
Sähköparametrit NOCT: ssä | |||||
TYYPPI | 480 | 490 | 500 | 510 | 520 |
Arvioitu Max Power (PMAX) [W] | 355 | 363 | 370 | 378 | 386 |
Avoimen piirin jännite (VOC) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
Max Power Jännite (VMP) [V] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
Oikosulkuvirta (ISC) [A] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
Max Power Virta (IMP) [A] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
Noct | Säteily 800W/m², ympäristön lämpötila 20 astetta, tuulen nopeus 1m/s, AM1,5 g | ||||
Käyttöolosuhteet | |
Järjestelmäjännite | 1000 V/1500 V DC (IEC) |
Käyttölämpötila | -40 aste ~ +85 aste |
Suurin sarja sulake | 20A |
Suurin staattinen kuorma, etuosa | 5400PA |
Suurin staattinen kuorma, takaisin | 2400PA |
Noct | 45 ± 2 astetta |
Sovellusluokka | Luokka A |
Mekaaniset tiedot
Tekniset tiedot | |
Solu | Mono |
paino | 26 kg ± 3% |
Mitat | 1956 ± 2 mmx1310 ± 2 mmx45 ± 1 mm |
Kaapelin poikkileikkauskoko | 4 mm2 |
EI . soluista | 96(8x12) |
Risteyslaatikko | IP68, 4 diodia |
Liitin | QC 4.10-35 |
Kaapelin pituus (mukaan lukien liitin) | Muotokuva: 300 mm (+)/400mm (-); Maisema: 1000 mm (+)/1000mm (-) |
Pakkauskokoonpano | 30 per kuormalava |

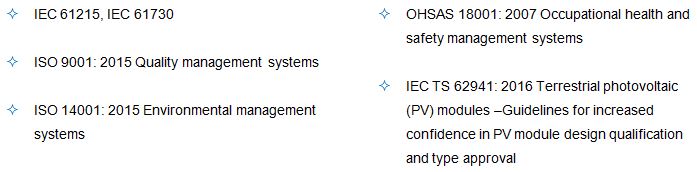

Sertifikaatti

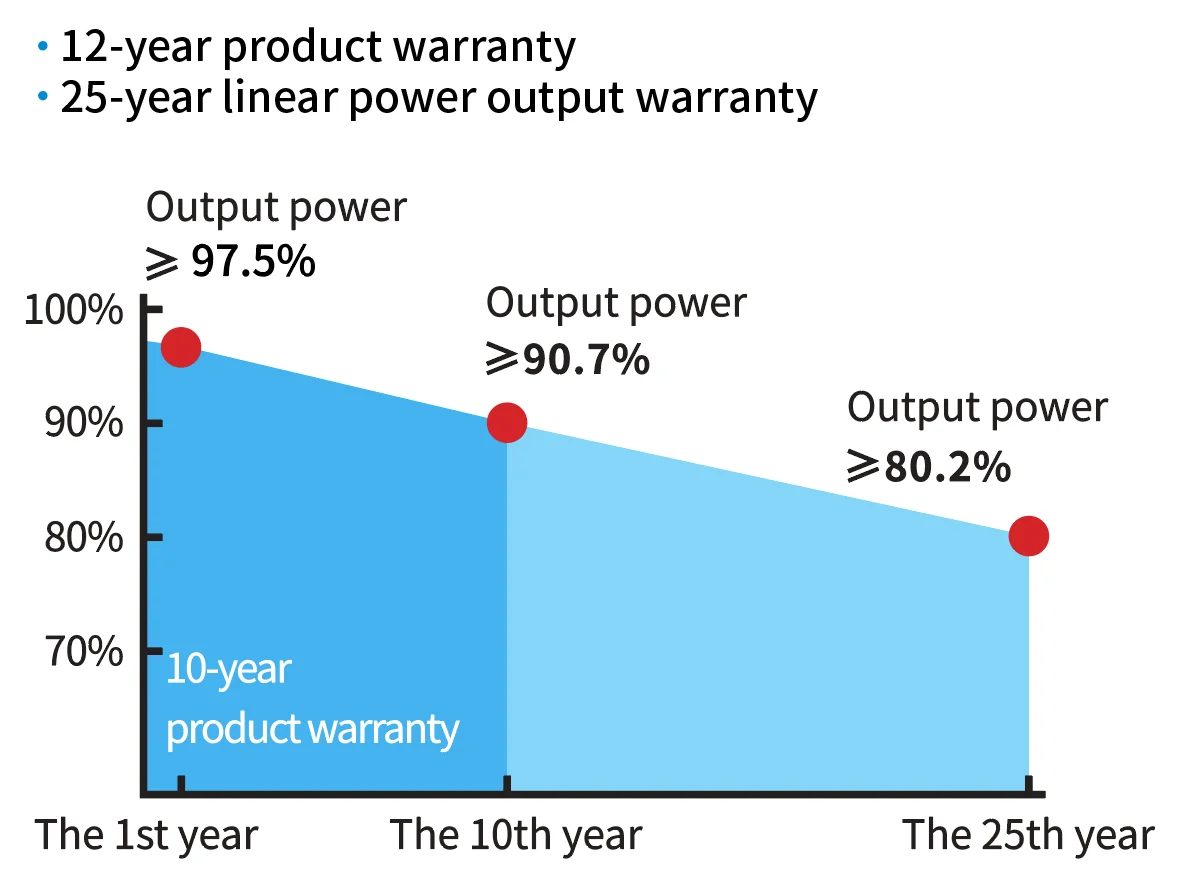

Takuu
