Staattinen siirtojärjestelmä (STS) ja sovellus PV-sukupolvessa

Johdanto

Kun nykyaikaiset datakeskukset, kaupalliset tilat ja teollisuusalueet ovat yhä riippuvaisempia virtalähteestä, sähkökatkokset tai epävakaus voivat vaikuttaa järjestelmiin tuhoisasti. Static Transfer System (STS) -järjestelmästä on tullut olennainen tehonsuojalaite, joka varmistaa jatkuvan virransyötön, erityisesti kriittisissä kuormissa. STS on erittäin tehokas järjestelmä, joka on suunniteltu vaihtamaan saumattomasti virtalähdettä vian sattuessa, mikä varmistaa kuorman vakauden ja jatkuvuuden.

Mikä on staattinen siirtojärjestelmä (STS)?

Static Transfer System (STS) on laite, joka mahdollistaa saumattoman vaihdon kahden tai useamman virtalähteen välillä. Sen ensisijainen tehtävä on siirtää kuorma automaattisesti ensisijaisesta virtalähteestä varavirtalähteeseen, kun päälähde vioittuu tai muuttuu epävakaaksi, varmistaen, että kuorma pysyy keskeytyksettä.

Toisin kuin perinteiset mekaaniset kytkinlaitteet, STS perustuu puolijohteisiin{0}}elektroniikkakomponentteihin, mikä mahdollistaa paljon nopeamman ja luotettavamman kytkennän. Sitä käytetään yleisesti korkeaa luotettavuutta ja käytettävyyttä vaativissa ympäristöissä, kuten datakeskuksissa, sairaaloissa ja rahoituslaitoksissa.

Kuinka staattinen siirtojärjestelmä toimii?

STS toimii pohjaltastaattiset kytkimetja anautomaattinen ohjausjärjestelmä. Sen päätehtävänä on valvoa jatkuvasti pää- ja varavirtalähteiden tilaa ja siirtyä automaattisesti varavirtaan, kun päälähde lakkaa toimimasta. Näin se toimii:

• Tehon valvonta: Järjestelmä tarkkailee jatkuvasti päävirtalähdettä ja seuraa parametreja, kuten jännitettä, taajuutta ja aaltomuotoa.
• Vian havaitseminen: Kun päävirtalähteessä havaitaan vika tai epävakaus, STS aktivoi automaattisen kytkentämekanismin.
• Välitön vaihto: STS kytkeytyy varavirtalähteeseen lähes välittömästi, yleensä millisekunneissa, mikä varmistaa, että kuorma ei keskeydy.
• Virran palautus: Kun päävirtalähde on palautettu normaaliksi, STS kytkeytyy automaattisesti takaisin siihen.

Staattisten siirtojärjestelmien tärkeimmät edut

• Saumaton vaihto: Staattisten kytkimien käytön ansiosta STS voi suorittaa lähteen vaihdon millisekunneissa katkaisematta kuorman virransyöttöä. Tämä on erittäin tärkeää ympäristöissä, joissa vaaditaan suurta tehon luotettavuutta.
• Parannettu järjestelmän luotettavuus: STS tarjoaa redundantteja virtalähteitä, mikä varmistaa, että kun päälähde epäonnistuu, varalähde voi nopeasti ottaa vallan, mikä estää virrankatkoksia tai järjestelmän seisokkeja.
• Tilatehokkuus: Perinteisiin mekaanisiin kytkinlaitteisiin verrattuna STS:ssä on kompakti elektroninen kytkentärakenne, mikä säästää tilaa ja tekee sähköjärjestelmästä tehokkaamman.
• Ei manuaalista puuttumista: Kun STS on määritetty ja asennettu, se hallitsee automaattisesti virtalähteen vaihtoa ilman ihmisen väliintuloa, mikä vähentää virheiden riskiä ja ylläpitokustannuksia.
• Vähentynyt tehonvaihteluiden vaikutus: Stabiloimalla virransyötön STS vähentää tehonvaihteluiden (kuten jännitteen ja taajuuden vaihteluiden) vaikutusta laitteisiin ja pidentää siten laitteiden käyttöikää.

Staattisten siirtojärjestelmien sovellukset

Staattisia siirtojärjestelmiä käytetään laajasti useilla aloilla, erityisesti ympäristöissä, joissa virran luotettavuus on etusijalla. Tässä on joitain tyypillisiä käyttötapauksia:

• PV-järjestelmä: 1.Grid{0}}yhdistetty/pois-verkon tilan vaihto

Kun aurinkosähköjärjestelmä toimii "verkko{0}}kytkettynä energian varastointiin" -tilassa, jos verkkoon tulee yhtäkkiä sähkökatkos, STS vaihtaa välittömästi kuormitusvirtalähteen "grid + PV" -tilasta "energian varastointiakkuun". Tämä varmistaa, että kotitalous- tai teollisuus-/kaupalliset kuormat (kuten jääkaapit ja palvelimet) eivät keskeydy.

2. Pää/valmiustilan virrankatkaisu

Jotkut suuret-sähkövoimaprojektit on varustettu kahdella virtalähteellä (esim. "PV + sähkövoima" tai "PV + dieselgeneraattori"). STS voi toimia siirtokytkimenä pää- ja valmiusvirtalähteille. Kun päävirtalähteen (esim. PV) teho on riittämätön tai siinä on toimintahäiriöitä, se kytkeytyy automaattisesti valmiustilan virtalähteeseen (esim. sähköverkkoon) varmistaakseen vakaan virransyötön.

3. Itsenäinen suojaus kriittisiä kuormia varten

PV-järjestelmien kriittisille laitteille (kuten valvontajärjestelmät ja invertteriohjausyksiköt) STS voidaan konfiguroida erityisesti kahteen virtalähteeseen (esim. "pääpiiri + DC-varavirtalähde"). Tämä estää kriittisten laitteiden sammumisen pääpiirin vikojen vuoksi, mikä muuten voisi vaikuttaa koko järjestelmän toimintaan.

• Palvelinkeskukset: Palvelinkeskukset ovat vahvasti riippuvaisia ​​keskeytymättömästä virransyötöstä, ja kaikki sähkökatkokset voivat johtaa palvelimen katkoihin, tietojen katoamiseen tai palvelun häiriöihin. STS varmistaa, että virtalähde pysyy vakaana kaikissa olosuhteissa.

• Sairaalat ja lääketieteelliset tilat: Lääketieteelliset laitteet, kuten elämää ylläpitävät laitteet, leikkaussalit ja muut kriittiset koneet, ovat riippuvaisia ​​luotettavasta virtalähteestä. STS varmistaa, että näillä laitteilla on aina vakaa virtalähde, mikä estää sähkökatkon mahdolliset katastrofaaliset seuraukset.

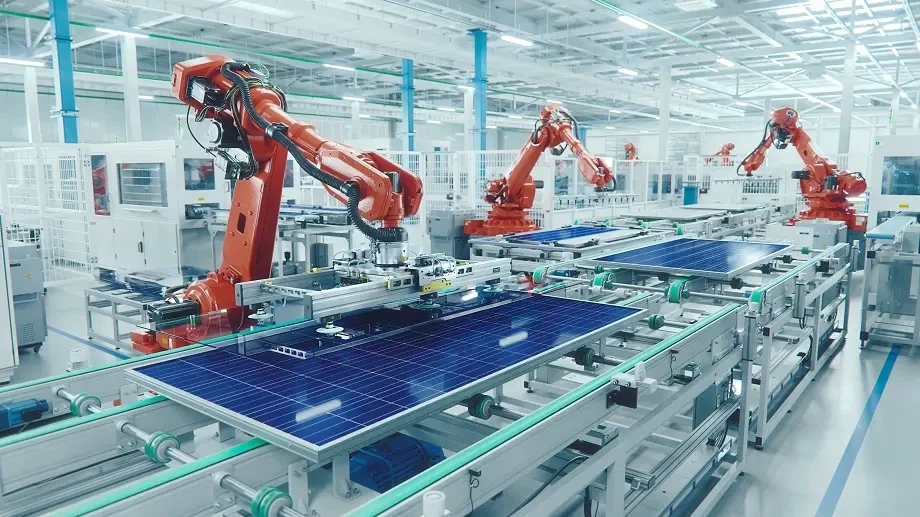

• Teollisuuden automaatiojärjestelmät: Tietyt teolliset tuotantolinjat ja automatisoidut järjestelmät ovat riippuvaisia ​​jatkuvasta tehosta. Mikä tahansa sähkökatkos voi keskeyttää tuotannon ja vaikuttaa tehokkuuteen ja tuotteiden laatuun. STS takaa keskeytymättömän toiminnan tällaisissa kriittisissä ympäristöissä.

Sovelluksen edut aurinkosähköjärjestelmässä

Perinteisiin mekaanisiin kytkimiin (esim. kontaktoriin) verrattunaSTSsillä on näkyvämpiä etuja aurinkosähköjärjestelmäsovelluksissa:

• Nopea kytkentänopeus: Kytkentäaika on yleensä millisekunnin alueella (<50ms), much faster than the second-level response of mechanical switches. This prevents sensitive loads (such as computers and precision instruments) from restarting due to power outages.

• Ei kaariiskua: Se käyttää tehoelektronisia laitteita (esim. IGBT:itä) kytkennän aikaansaamiseksi ilman mekaanisia koskettimia tai valokaaren muodostusta. Tämä tekee siitä sopivan korkean taajuuden-kytkentäskenaarioihin aurinkosähköjärjestelmissä ja pidentää laitteiden käyttöikää.

• Automaattinen älykäs ohjaus: Se voidaan yhdistää PV-invertteriin ja energian varastointiin BMS (Battery Management System). Se käynnistää kytkennän automaattisesti verkon tilan ja PV-lähdön perusteella, eikä se vaadi manuaalista toimenpiteitä.

Johtopäätös

Static Transfer System (STS) on tärkeä rooli korkean{0}}luotettavuuden ja keskeytymättömän virransyötön tarjoamisessa kriittisille sovelluksille. Sen tehokkaat, nopeat ja luotettavat kytkentäominaisuudet varmistavat, että sähkökatkot eivät vaikuta olennaisiin laitteisiin, joten se on välttämätön datakeskuksissa, sairaaloissa, rahoituslaitoksissa ja teollisuusjärjestelmissä. Jatkuvan tekniikan kehittymisen myötä STS-järjestelmät ovat tulossa älykkäämmiksi ja tehokkaammiksi, ja ne tarjoavat kattavia tehonsuojaratkaisuja erilaisiin tarpeisiin.

Avainsanat

Staattinen siirtojärjestelmä (STS), automaattinen ohjausjärjestelmä, virtalähteen vaihto, automaattinen kytkin, UPS (Uninterruptible Power Supply)
